空气、液体、表面：半导体制造三大污染战场的检测攻略

2026年05月26日

      在半导体制造中，一颗肉眼完全不可见的微粒（甚至比细菌还小），足以让价值数万美元的晶圆直接报废。随着制程进入 3nm 以下节点，晶体管尺寸仅相当于几十个硅原子宽度，任何外来微粒都如同“陨石”砸进“微缩城市”。

一粒花粉在半导体电路上的实拍

微粒污染的致命影响：

物理短路：微粒落在晶圆上，会直接阻断纳米级电路，导致芯片功能失效。

工艺畸变：在光刻环节，微粒会遮挡光线造成图形缺损；在刻蚀和沉积环节，微粒会导致局部应力异常和薄膜空洞。

良率黑洞：据统计，75% 的芯片良率损失源于颗粒污染，在先进制程中，单颗关键微粒的成本损失可达上万美元。

全链路污染防控与检测仪器配套方案

要锁死良率，必须构建从“环境空气”到“液体原料”再到“晶圆表面”的三维防御体系。以下是德瑞科仪梳理的全链路仪器配套方案：

一、 环境空气：洁净室的“哨兵”系统

核心威胁：人员、设备运转带入的尘埃，以及HEPA/ULPA过滤器失效。

应用场景

推荐仪器

关键指标与价值

核心制程区
(光刻、刻蚀)

在线式激光尘埃粒子计数器

实时监控：24小时连续监测 0.1μm/0.3μm 粒子数，超标立即联动净化系统停机。
合规保障：满足 ISO 14644 Class 1-3 级认证要求。

巡检与验证
(新建/改造车间)

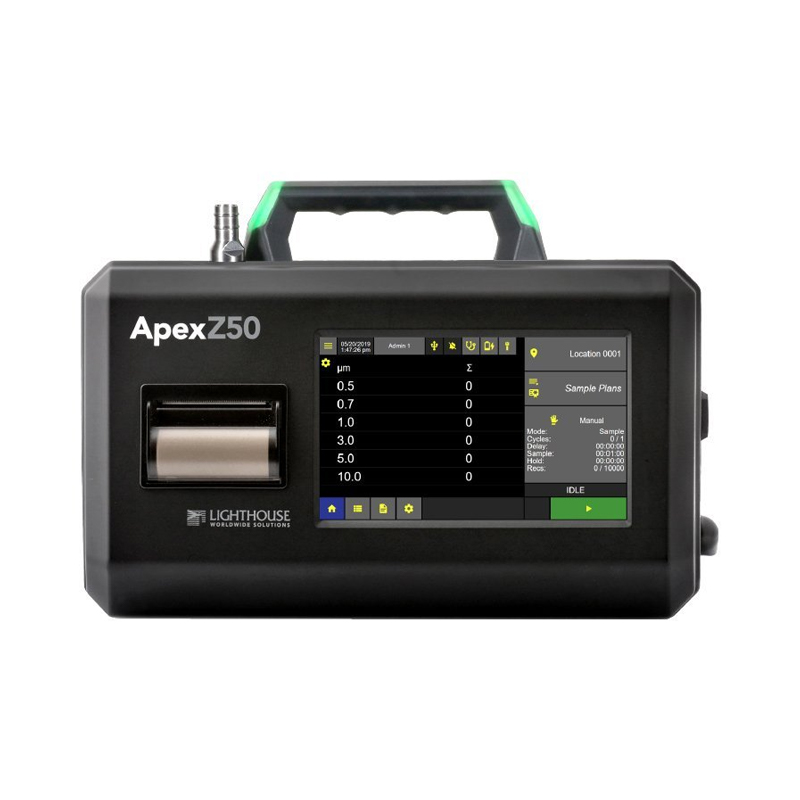

便携式大流量粒子计数器

高效验证：50-100L/min 大流量采样，快速完成洁净室等级验收。
死角排查：灵活检测回风口、设备缝隙等易污染区域。

AMC（气态分子污染）控制

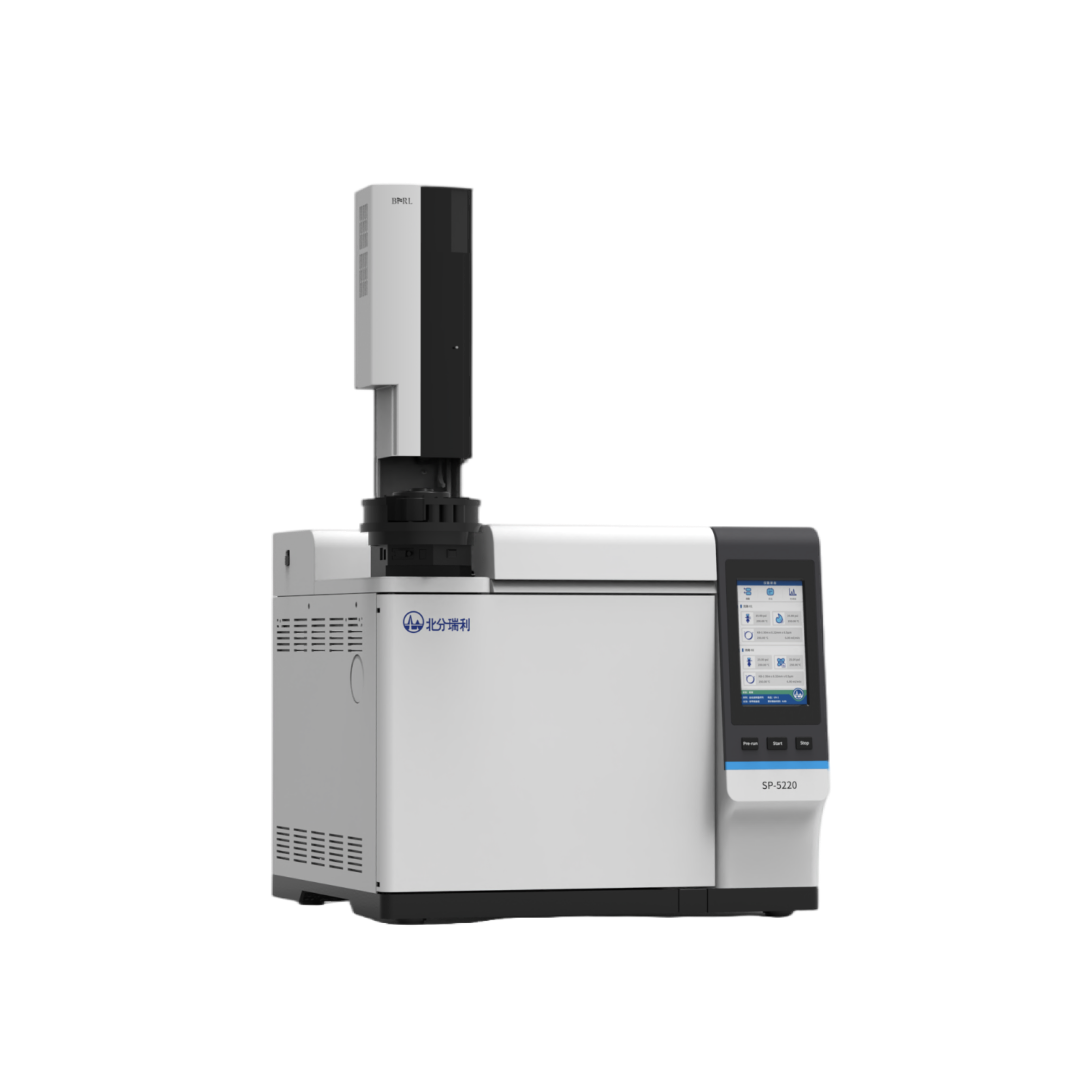

气相色谱-质谱联用仪 (GC-MS)

分子级防御：检测空气中微量的酸、碱、有机物蒸气，防止其对光刻胶和薄膜造成化学污染。


二、 工艺介质：液体与气体的“纯度守门员”

核心威胁：超纯水中的纳米颗粒、CMP抛光液中的团聚大颗粒、气体中的金属杂质。

介质类型

推荐仪器

检测原理与作用

超纯水 (UPW)

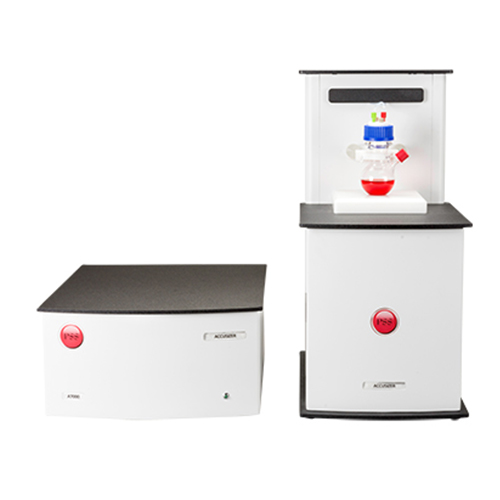

液体颗粒计数器

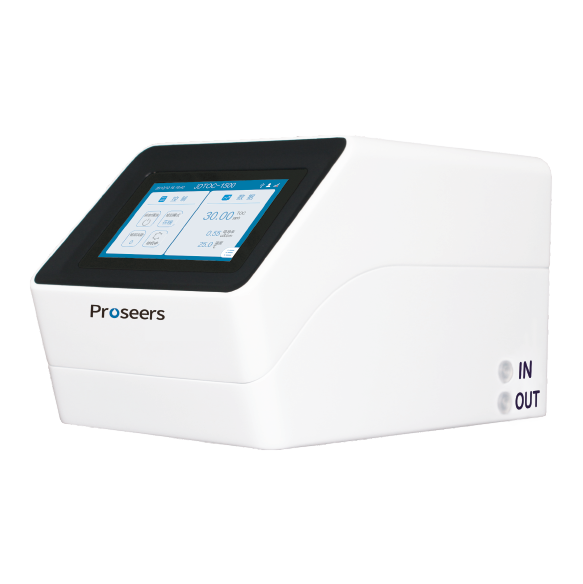

在线TOC分析仪

纳米级拦截：检测 >0.05μm 的残留颗粒，防止干燥后形成表面缺陷。
有机物控制：确保 TOC < 1 ppb，避免有机残留影响栅极氧化层质量。

高浓度/不透明液体
(如 CMP 浆料)

动态图像法颗粒分析仪

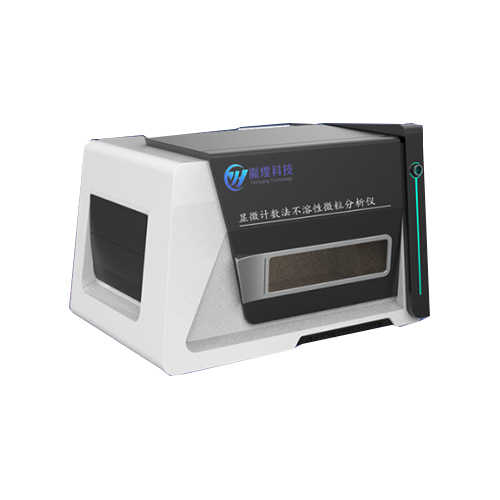

显微计数法不溶性微粒分析仪

防刮伤预警：精准捕捉浆料中的“大颗粒团聚物”，避免其刮伤晶圆表面。
工艺监控：监控浆料粒径分布稳定性，保障平坦化效果。对问题异物定性和品质影响区域直接整改优化。

工艺气体

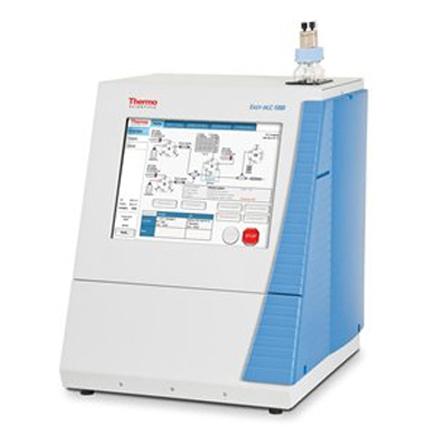

高纯气体杂质分析仪

防毒化：检测气体中 ppb 级别的氧、水、金属杂质，防止器件被“毒化”导致漏电。




三、 晶圆表面：缺陷的“终极判官”

核心威胁：清洗后残留的颗粒、CMP后的划痕、图形转移后的桥接缺陷。

工艺阶段

推荐仪器

技术特点与价值

无图形晶圆
(来料、清洗后)

无图形晶圆缺陷检测仪

光散射原理：利用深紫外（DUV）激光，检测 10nm 级的最小颗粒和凹陷。
第一道防线：在昂贵的图形化工艺前剔除不良晶圆，单次检测可节省数十万美元潜在损失。

图形化晶圆
(光刻、刻蚀后)

图形晶圆缺陷检测仪

Die-to-Die 比对：通过高分辨率成像对比相邻芯片，识别图形畸变、桥接和断路。
EUV 护航：配合电子束检测（EBI）应对 3nm 以下极紫外光刻的极高精度需求。

封装与成品
(Chiplet/3D封装)

X-Ray 检测仪
声学扫描显微镜

三维透视：检测 3D 堆叠芯片的层间对准偏差和内部空洞。
可靠性筛查：发现塑封体内部的分层和微裂纹。



德瑞科仪方案总结

半导体制造的竞争，本质是良率与缺陷的战争。微粒污染没有“差不多”，只有“零容忍”。

德瑞建议的防御策略：

空气端：部署在线粒子监测网络，实现“超标即停”。

液体端：严控超纯水与化学品的纳米级颗粒指标。

表面端：在关键工艺节点（CMP后、光刻前）设置强制缺陷检测点。

通过上述全链路仪器矩阵的协同，才能将“分子级”的污染风险，扼杀在萌芽状态，确保每一片晶圆都能安全走完长达数月的制造旅程。
