有图有真相的半导体CMP液检测法管理办法

2026年07月31日

研磨液中一颗看不见的“大颗粒”，可能就是毁掉整批晶圆的元凶。胤煌动态图像检测分析仪，让微粒“原形毕露”。

为什么CMP抛光液是半导体的“血液”？

在半导体制造的众多工序中，化学机械抛光（CMP） 是实现晶圆表面全局平坦化的核心工艺。这道工序的重要性，取决于一种被称为CMP“血液”的关键材料——抛光液（Slurry）。

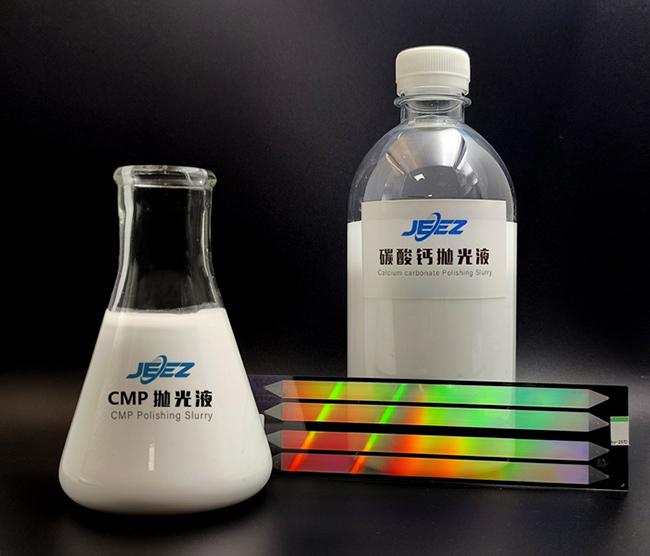

CMP抛光液通常由纳米级磨料颗粒（如SiO₂、Al₂O₃等）、化学氧化剂及表面活性剂组成。它一边通过化学作用“软化”晶圆表面，一边通过磨料的机械研磨“磨平”微观凸起，两者协同作用，才能在纳米尺度下打磨出平整如镜的晶圆表面。

然而，决定这道工序成败的，往往是抛光液中肉眼根本看不见的“微粒状态”。


一颗“大颗粒”，如何毁掉整批晶圆？

行业共识是：抛光液中颗粒的粒径分布、形貌和团聚状态，直接决定了抛光效率和最终良率。

这里有一个在半导体质控中反复被强调的概念——尾端大颗粒（LPC）。它指的是那些远远偏离主体粒径分布（通常>1μm）的极少量大颗粒。这些“异类”可能来自污染、化学变化引起的团聚，或是输送过程中的剪切力作用。

它们的危害有多大？

在CMP过程中，这些尾端大颗粒就像在精细打磨的砂纸上混进了几颗石子。它们会在晶圆表面造成致命的划痕和表面缺陷。更棘手的是，这些大颗粒的浓度往往极低（百万分之几的比率），常规检测手段很难精准捕获。而恰恰是这些漏网的“隐形杀手”，直接拉低了芯片制造的良品率。

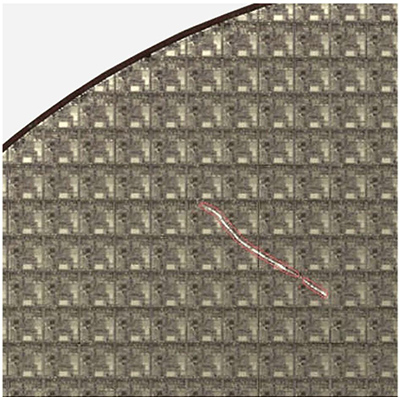

划伤的晶圆

传统检测，为什么“看不清”也“数不准”？

面对抛光液质控，业界传统上依赖激光衍射法、动态光散射法等技术。但它们在应对LPC挑战时，存在明显短板：

激光衍射法：适用于微米级颗粒，但对纳米级颗粒灵敏度低、分辨率差。它给出的是基于体积的“平均化”分布结果，对体系中极少量的大颗粒“视而不见”。

动态光散射法：虽能测到纳米级，但它的原理决定了它在测量多分散体系（即颗粒大小不均的体系）时存在局限。它同样无法对颗粒进行“一颗一颗”的计数，极易漏掉含量极低的尾端大颗粒。

简言之，传统技术擅长看“平均”，却很难抓“异常”。而在CMP抛光液质控中，极少数“异常”带来的风险，远大于“平均”的完美。

胤煌动态图像法：让每一颗微粒都“有图有真相”

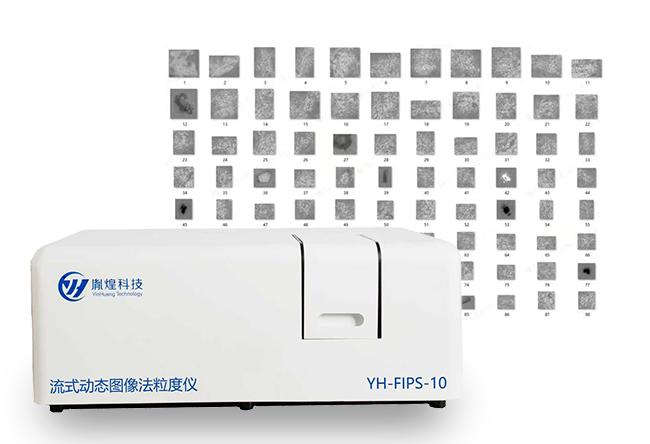

胤煌科技FIPS系列流式动态图像法粒度仪，为这一痛点提供了一套直观而有力的解决方案。

它的核心逻辑很简单：眼见为实。

原理：样品在精密泵驱动下形成稳定液流，高速相机以每秒数百帧的速率，为流动中的每一个颗粒拍摄高清“证件照”。

分析：系统通过专利的FIPS超分辨算法和AI图像识别，从海量图片中自动提取每个颗粒的等效圆直径（ECD）、长度、宽度、圆形度等数十个参数。

结果：最终输出的是基于真实颗粒计数的、有图像为证的粒径与形貌分布报告。


相比传统技术，它的优势是碾压性的：

真实形貌分析：不仅能看“多大”，更能看“长什么样”。是规则的球形，还是异常的团聚体、纤维或碎片？一目了然。这对追溯CMP抛光液中异常颗粒的来源至关重要。

高分辨率的尾端颗粒检测：基于单颗粒成像计数，它对含量低至0.001% 的尾端大颗粒都能精准捕获并计数。这是传统“平均化”技术无法企及的能力。

广泛适用性：测量范围覆盖0.2μm至3000μm，检测浓度高达1×10⁷个/mL，无论是纳米级磨料还是微米级团聚体，一台设备即可覆盖。

配备“有图有真相”的检测能力，CMP抛光液的品质和运行中的稳定性得到了直观、可信的表征。无论是来料检验、工艺监控还是异常溯源，它都是半导体生产线上不可或缺的有效检测管理工具。

半导体配套，找德瑞一站配齐

在半导体制造这一精密领域，检测与工艺环环相扣。德瑞科仪深谙此道，不仅提供胤煌科技这样顶尖的颗粒检测设备，更致力于为半导体客户打造从工艺研发到生产质控的仪器配套一站式服务。
