1650362154466972138
menu

电池浆液分散性评估：仪器适配全景与选型逻辑

2026年09月20日


分散性：一个被低估的质量变量

锂电池电极浆料是高粘度、非透明的胶体悬浮体系。活性物质、导电剂、粘结剂分散在溶剂中，颗粒分布状态直接决定涂布均匀性，并最终投射到电池的电化学性能上。

问题在于，分散性没有单一物理量可以完全表征。你看不见它，但它的影响无处不在。

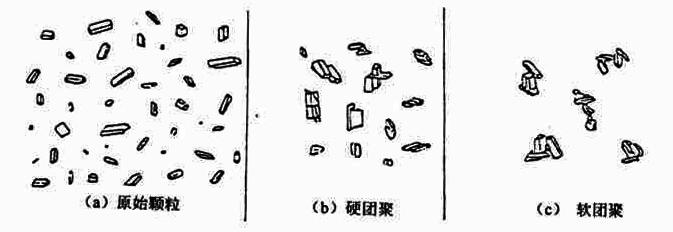

搅拌工序对最终质量的影响占整个锂电池生产流程的30%以上。颗粒分散不均，意味着导电剂团聚、活性物质局部富集、粘结剂分布失衡。微观层面的不均匀性，在电池层面表现为容量降低、循环寿命缩短、内阻升高，甚至局部热点和安全隐患。


为什么传统方法不够用

长期以來，浆料分散性评估依赖刮板细度计、粘度测试等人工手段。共同缺陷是：依赖经验，无法定量，难以追溯，更无法反映纳米级导电剂的真实分布状态。

粒度分析是更进一步的工具。电极浆料的粒度分布通常呈双峰特征：一个峰在1μm以上（石墨等大颗粒活性物质），另一个峰在1μm以下（炭黑导电剂）。炭黑团聚体尺寸可达10μm，其分散程度直接影响浆料粘度和电极微观结构。

但常规粒度中值（x50）在双峰分布面前几乎失效——它无法告诉你炭黑是分散良好，还是以团聚体形式存在。为此，研究者提出炭黑分散指数（DI_CB） ：将分布曲线在0.8μm处分割，单独表征细颗粒组分的相对含量和粒度，从而量化炭黑的解团聚进程。在恒定配方和混合参数下，DI_CB的批间偏差可控制在6.8% 以内，具备工艺控制所需的重复性。

仪器适配全景：从“看见”到“量化”

Zeta电位：读懂颗粒间的“社交距离”

Zeta电位是颗粒滑动界面/剪切面的带电情况，它预示了颗粒之间趋向于彼此独立，还是凝聚和沉降。根据DLVO理论，颗粒的分散稳定性取决于范德华引力与静电斥力之间的平衡。Zeta电位的绝对值越高，静电斥力越强，颗粒抵抗团聚的能力越好。

在电池浆料中，Zeta电位的作用体现在三个层面：

配方筛选。 不同活性物质、导电剂和粘结剂组合的Zeta电位特征不同。通过测量不同物料体系的Zeta电位，可以预测材料之间混合均匀的难易程度、大颗粒聚集体产生的可能性，以及浆料与集流体之间的亲和性。

工艺监控。 加料顺序、搅拌强度、分散剂用量等工艺参数的变化，会直接改变颗粒表面的电荷状态。Zeta电位的变化可以反映分散工艺是否达到了预期的稳定状态。

有机相体系适配。 锂电池正极浆料通常使用NMP作为溶剂，这是一种低介电常数的有机介质。传统的毛细管样品池不适用，需要采用插入式电极（Dip-cell） 搭配石英比色皿进行测量。采用电泳光散射技术，可以检测低电泳迁移率样品的Zeta电位信息。实测数据显示，电极材料在NMP中的Zeta电位幅值约在50mV附近，表明体系具有较高的稳定性，且多次测试的标准差较小，重复性良好。



低场核磁：无需稀释的“原位”分散度

对于高浓度、高粘度的电池浆料，任何稀释操作都会破坏原有的分散平衡。低场核磁颗粒分散测试仪提供了一条无需预处理的路径：样品在原始状态下即可测试，3分钟内完成一次测量，高浓度和高粘度样品均可直接测量。

其核心逻辑是：颗粒在液体中的分散状态会影响溶剂分子的弛豫行为。分散良好的体系，颗粒与溶剂的接触面积大，表面相互作用充分；团聚体内部则被“封闭”，溶剂无法进入。仪器通过测量湿式比表面积，并与理论比表面积对比，得出分散程度百分比。例如，石墨烯或碳纳米管导电浆料的分散程度，可以直接由“湿式比表面积/理论比表面积”这一比值来量化。


激光粒度与动态图像：双峰分布的精确解构

激光衍射粒度分析仪是电池行业粒度表征的事实标准。对于浆料体系，湿法分散系统是必要的——在原始液态状态下测量，避免干燥过程改变颗粒的团聚状态。针对双峰分布的浆料，激光衍射提供完整的粒度分布曲线，配合前述的DI_CB指数，可以分离并独立表征导电剂组分的解团聚进程。

对于石墨等大颗粒材料的形貌表征，动态图像分析作为激光衍射的补充，可以同时获取粒度和粒形信息。石墨颗粒的球形度、长径比等参数直接影响电极涂层的压实密度和孔隙结构。

电化学阻抗谱：以“电”观“分散”

EIS法提供了一种独特的视角：将浆料置于电场中，测量其阻抗谱。研究显示，不同分散状态的浆料在低频段的阻抗行为存在差异，且峰值频率随分散度的提高而增大。研究者通过控制不同粒径粉末的混合比例，构造了具有已知“伪粒子分散度”的浆料体系，验证了EIS信号与分散状态之间的关联。这一方法的优势在于，它直接测量的是电学响应，与电池的最终性能具有天然的逻辑一致性。

最后，分散性检测的价值不在于某一台仪器的精度，而在于把不可见的微观状态转化为可比较、可追溯的数据。Zeta电位告诉你颗粒为什么团聚，低场核磁告诉你团聚到什么程度，激光粒度告诉你团聚体的尺寸分布，EIS告诉你这种分布是否在电学上可接受。您项目研发中出现什么问题，需要测样和技术交流的，欢迎来电交流~

上一篇：蛋白质材料的“指纹图谱”：氨基酸分析仪
返回
下一篇：无

联系我们

仪器咨询：139 2234 2821（黄小姐）

仪器咨询：139 2234 8050（龙小姐）

仪器咨询：139 2212 2875（黄小姐）

仪器咨询：153 6177 1410（蔡小姐）

技术售后：139 2210 4902（侯先生）

返回顶部

客服热线

未标题-1
关注微信公众号

友情链接： 中国生物器材网 | 仪表展览网 | 德瑞科仪（广州）科技有限公司 |

德瑞科仪（广州）科技有限公司© All Rights Reserved. 粤ICP备2022043594号
