材料微观结构的精密解码：金相显微镜的多模态功能与应用前景

2025年12月16日

金相显微镜作为材料科学领域不可或缺的精密分析仪器，通过光学成像技术揭示金属及非金属材料的微观组织结构特征，为材料性能研究、工艺优化和质量控制提供关键科学依据。其多模态观察能力、高分辨率成像和定量分析功能，使其成为材料微观结构表征的核心工具。



一、多模态观察：揭示材料微观世界的多维信息

金相显微镜通过不同的光学配置，实现对材料微观结构的全方位表征，每种观察模式都具有独特的应用价值。



明场照明（Bright Field Illumination）：采用垂直入射光路，适用于观察平坦表面的显微组织。在铝合金抛光质量检测中，该模式可识别0.1μm级别的表面划痕，对样品制备质量要求极高，任何倾斜都会导致成像质量下降。明场模式是金相分析中最常用的观察方式，特别适合显示晶界、相界和析出相等显微组织特征。



暗场照明（Dark Field Illumination）：利用倾斜入射光，仅收集散射光信号，能够有效增强表面粗糙度和微小缺陷的对比度。在球墨铸铁分析中，暗场模式可清晰显示石墨球内部的层状结构，为热处理工艺优化提供直接依据。该模式对表面起伏和微小颗粒具有极高的灵敏度，是缺陷检测和表面形貌分析的重要手段。



偏光观察（Polarized Light Microscopy）：通过正交偏光器配置，能够识别晶体的各向异性特征。当正交偏光下出现"黑十字"消光现象时，表明存在球形晶体结构，这对判断材料织构和各向异性至关重要。偏光模式广泛应用于多晶材料、陶瓷和矿物等各向异性材料的分析。



微分干涉衬度（Differential Interference Contrast, DIC）：利用Nomarski棱镜产生干涉效应，将样品表面的高度差转换为光学衬度，实现三维立体成像。在观察多相合金时，不同相之间的高度差产生浮雕效果，即使未腐蚀的样品也能清晰成像。DIC模式对表面形貌极其敏感，是研究表面粗糙度、划痕和微小台阶的理想选择。

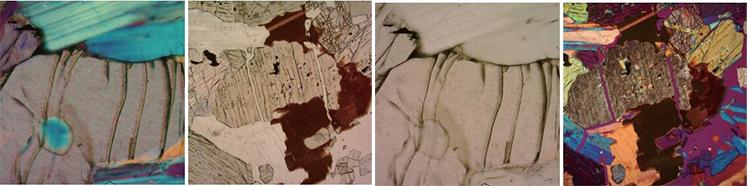

金相彩色图谱

二、技术演进：光学创新

金相显微镜的发展历程体现了人类对微观世界认知的不断深化和技术创新的持续突破。

 光学系统的里程碑式进展：始于1590年荷兰眼镜师Hans Janssen制作的原型机，放大倍数不足10倍。伽利略对光路设计的改进奠定了现代显微镜的基础，而列文虎克的单组元放大镜首次实现了微生物的观察。1673年，英国科学家罗伯特·胡克为显微镜加装调焦机构和照明系统，这一设计至今仍是金相显微镜的核心结构。1930年蔡司推出的实验室用显微镜，已经具备现代金相显微镜的基本功能配置。

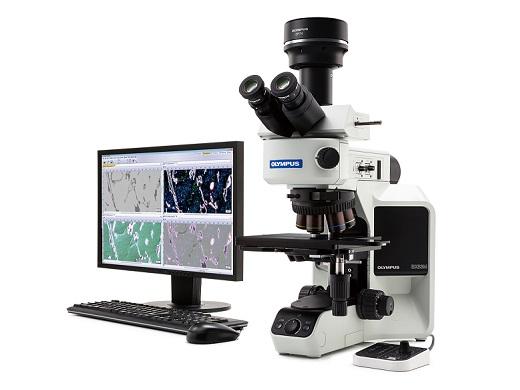

   现代金相显微镜的技术特征：包括无限远校正光学系统、高数值孔径物镜、高分辨率CCD相机和自动图像分析软件。无限远校正系统消除了色差和球差，提高了成像质量；高数值孔径物镜（可达0.95）显著提升了分辨率和衬度；数字图像采集系统实现了图像的定量分析；自动图像分析软件可对晶粒尺寸、相含量、孔隙率等参数进行精确测量。







三、应用前景：从基础研究到工业应用

金相显微镜在材料科学研究和工业应用中具有广阔的发展前景。

基础研究领域，金相显微镜将继续在相变研究、缺陷分析、界面科学和纳米材料表征中发挥重要作用。结合原位观察技术，金相显微镜可实现材料在温度、应力等外场作用下的动态过程观察，为理解材料行为提供直接证据。

工业应用领域，金相显微镜在质量控制、失效分析和工艺优化中具有不可替代的作用。通过建立显微组织与性能的定量关系，金相分析可为材料设计和工艺开发提供指导。在增材制造、先进连接、表面工程等新兴领域，金相显微镜的应用将更加广泛。

技术发展趋势，包括更高分辨率成像、更快速图像采集、更智能分析算法和更便捷操作界面。随着人工智能和机器学习技术的发展，金相显微镜将实现自动识别、自动分类和自动报告生成，进一步提高分析效率和准确性。


  金相显微镜作为材料微观结构表征的核心工具，其技术发展和应用拓展将继续推动材料科学的进步。通过科研共享和创新应用，金相显微镜将在基础研究和工业应用中发挥更大的价值，为材料科学的发展提供强有力的技术支撑。
